Jak zkontrolovat univerzální klouby: Příznaky, testy a kroky průvodce výměnou

Přeřadíte z parku do zpátečky a zpod auta se ozve ostré cinknutí. Přesunete se na Disk a bude se to opakovat. Nebo zrychlíte na dálnici a cítíte rytmické vibrace skrz sedadlo a podlahu. Oba příznaky často ukazují na jednu část: univerzální kloub.

Dobrá zpráva: kontrola kardanového kloubu nevyžaduje demontáž těžkých součástí nebo zvednutí vozidla do plné pracovní výšky. Standardní vizuální kontrola, kontrola ruky a rotace vám dá jasnou odpověď asi za pět minut. Níže vás provedu přesnými kroky a kritérii pro úspěšnost/neúspěšnost.

Známky opotřebovaného U-kloubu

Opotřebované univerzální klouby zřídka zůstávají tiché. Pokud si všimnete dvou z následujících, naplánujte si prohlídku.

• Drnčení při zařazení převodovky: Když převodovka zachytí kroutící moment, uvolněný U-kloub nechá jehlová ložiska narazit na křížový hřídel, což způsobí kovové klepání.
• Vibrace závislé na rychlosti: Otřesy se při akceleraci zrychlují a cítíte to ve volantu, sedadle a podlaze. Obvykle je nejvíce patrný mezi 25 a 50 mph.
• Vysoké pískání při nízké rychlosti: Suchý nebo poškozený U-kloub vydává tenké kovové pískání, zejména při studeném startu.
• Rytmické klikání v rozích: Pokud se hluk mění s úhlem natočení volantu, problém může být ve vnějším kloubu CV na poloviční hřídeli pohonu předních kol.

Poznámka: Pokud je prachová manžeta rozbitá, ale kloub nezačal vydávat hluk, může se U-kloub stále otáčet. Do sestavy se však již dostal prach, který může zkrátit životnost jehlového ložiska.

Jak připravit vozidlo na kontrolu

Bezpečnost je na prvním místě. Použijte tuto standardní sekvenci, než se dotknete hnacího hřídele.

1. Zaparkujte na rovném tvrdém povrchu, zatáhněte parkovací brzdu a zablokujte alespoň dvě kola klíny.
2. Přesuňte převodovku na neutrál. Pokud je vůz automatický, zvolte N a uvolněte řadicí páku, aby se hnací hřídel mohl volně otáčet.
3. Zvedněte vozidlo, dokud se pneumatiky nezvednou ze země, a podepřete podvozek bezpečnostními stojany. Nikdy se nespoléhejte pouze na hydraulický zvedák.

Odstraňte bláto a nečistoty z oblasti hnacího hřídele a poté posviťte pracovním světlem na U-kloub. To vám pomůže rozlišit mezi povrchovou rzí a skutečnou trhlinou a usnadňuje to rozpoznání úniků maziva.

Tři kontrolní metody, které vám dají jasnou odpověď

Tyto kontroly nevyžadují žádné speciální nástroje, pouze vaše ruce, světlo a trpělivost. Společně pokrývají celý řetězec poruch zvenčí dovnitř.

Vizuální kontrola: Hledejte praskliny a chybějící mazivo

Použijte pracovní světlo z různých úhlů a zkontrolujte následující.

• Stav prachové botičky: Pokud má bota prasklinu nebo propíchnutí, byť jen malou, mastnota již začala unikat.
• Hloubka rzi: Povrchová rez může být kosmetická, ale odlupující se nebo odlupující se rez znamená, že kov degradoval.
• Spojovací šrouby: Uchopte přírubu kardanového kloubu a zatřeste s ní. Pokud cítíte pohyb, přídržné šrouby nebo drážky mohou být uvolněné.

Test ruky a krouticího momentu: Pociťte hru

Jednou rukou držte hnací hřídel na jedné straně U-kloubu a druhou rukou přírubu na druhé straně. Pokuste se otočit přírubu v opačných směrech. Zdravý U-kloub nedává téměř žádný znatelný úhlový pohyb. Pokud cítíte vůli větší než asi 1 mm, jehlová ložiska jsou již opotřebená a kloub vyžaduje výměnu.

U polohřídel pohonu předních kol použijte stejnou metodu ke kontrole vnitřních a vnějších kloubů CV. Vnější kloub je náchylnější k opotřebení, protože zvládá větší úhel natočení volantu.

Test rotace hnacího hřídele: Poslouchejte, zda nedošlo k nesrovnalostem

Pomalu otočte hnací hřídel o jednu celou otáčku. Dávejte pozor na jakýkoli náhlý odpor nebo drsné místo. Pokud uslyšíte praskání nebo ucítíte zachycení, jehelní válečky nebo povrch příčného hřídele se odlomily. Otočte ještě jednou obráceně a porovnejte odpor.

Co znamenají výsledky testu

Porovnejte to, co jste pozorovali, s tabulkou níže, abyste získali rychlou diagnózu a doporučenou akci.

Připomenutí rizika nákupu: U-kloub je nalisován na hnací hřídel. Při výměně musíte použít lisovací nástroj a aplikovat vysokoteplotní mazivo. Náraz kladivem na příčnou hřídel může poškodit ložiskové misky a zkrátit životnost nového dílu.

Co dělat, když najdete vadný U-spoj

Pokud vaše výsledky spadají do zóny hry nebo hluku, jedinou správnou odpovědí je nahrazení. U-klouby jsou díly podléhající opotřebení; neexistuje žádná praktická oprava. Pokračování v jízdě zvětšuje mezeru a může případně poslat hnací hřídel zpod vozu.

Při výběru náhrady věnujte pozornost třem technickým bodům.

• Velikost a splajn odpovídají: Vnější průměr, délka příčného hřídele a počet drážek musí odpovídat originálu. Chyba 1 mm může způsobit váznutí nebo vysokorychlostní vibrace.

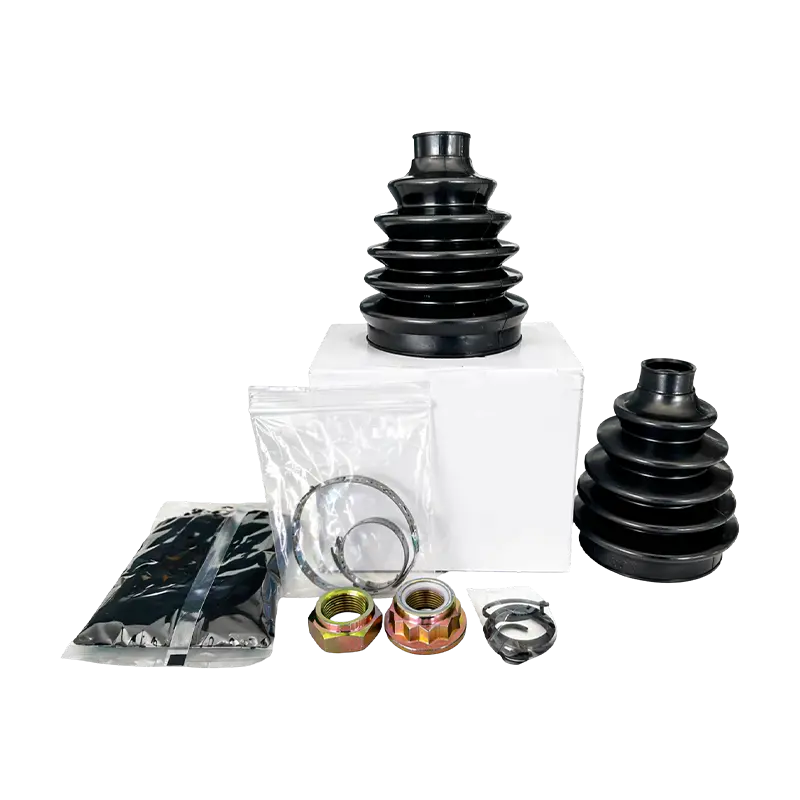

• Kompletní sada těsnění: Nový U-spoj musí být dodáván s novou prachovou manžetou a svorkou. Jinak prach zničí jehlová ložiska během týdnů.
• Tolerance obrábění: Kvalitní U-kloub by měl mít rovnoměrné rotační tlumení bez úhlu, kde by se zdál být obzvláště těsný.

U polohřídel pohonu předních kol jsou vnitřní a vnější klouby CV často utěsněné. Vnější kloub se opotřebovává rychleji, protože zvládá větší úhly řízení a způsobí cvakání. Vnitřní kloub umožňuje axiální klouzání a při startu způsobí škubání. Na základě vaší kontroly můžete vyměnit pouze vadnou stranu.

Vnější CV kloub pro aplikace s vysokým úhlem řízení Náhradní vnější kloub CV s vysokopevnostní legovanou ocelí a tvrzenými povrchy, spárovaný s CR botkou a mazivem MoS2. Navrženo pro poloviční hřídele pohonu předních kol a hladký přenos výkonu při zatížení řízení. Zobrazit produkt →

Před objednáním vnějšího kloubu CV ověřte značku vozidla, počet drážek a průměr válečkové dráhy. Přesná shoda zajišťuje stabilní řízení a zrychlení po celou dobu životnosti.

Přesný vnitřní kloub CV s nízkým kluzným odporem Zapuštěný vnitřní kloub CV s optimalizovanou strukturou stativu, kovaná ocel a těsnění za každého počasí. Spolehlivý pro kompenzaci zdvihu odpružení, snížení vibrací a vyřešení trhání. Zobrazit produkt →

Vnitřní CV klouby při klouzání přebírají dodatečné boční zatížení, takže záleží na toleranci obrábění. Pokud má vaše vozidlo prasknutí při startu, kontrola vnitřního kloubu CV často odhalí problém okamžitě.

Hnací soustava je souvislý kinetický řetězec a U-kloub je pouze jeden článek. Chcete-li porozumět tomu, jak spolu fungují hnací hřídel, poloviční hřídele a diferenciály, přečtěte si náš úvod komponenty hnacího ústrojí . Tento článek vám pomůže rozhodnout, zda porucha U-kloubu již ovlivnila blízká ložiska, nebo zda byste měli současně vyměnit sadu zavazadel.
