Custom Rubber CV Boot

A prachovka je pružný těsnící kryt – obvykle ve tvaru měchu – používaný v celém automobilovém podvozku a hnacím ústrojí k ochraně kritických součástí kloubů a hřídele před prachem, vodou, blátem a úlomky vozovky. Také široce označovaný jako an automobilová prachová botka nebo gumová protiprachová manžeta Tato součást hraje rozhodující roli při určování životnosti dílů, které chrání. Vadná bota umožňuje vnikání nečistot do kloubu CV nebo hřebenu řízení během pouhých několika tisíc kilometrů jízdy, což vede k rychlému opotřebení a nákladné výměně sestavy.

Navzdory své malé velikosti a nízkým jednotkovým nákladům je prachová manžeta jednou z pryžových komponent s nejvyšší frekvencí výměny na trhu s náhradními díly – což z ní činí strategicky důležitou produktovou kategorii jak pro OEM dodavatele, tak pro AM distributory po celém světě.

Typy produktů a aplikační polohy

Automobilové prachové manžety se používají ve více systémech ve vozidle. Dva nejběžnější typy produktů jsou manžety CV kloubů a manžety hřebenu řízení, každá s odlišnými geometrickými a materiálovými požadavky.

Výběr materiálu: CR Rubber vs. TPEE

Dva dominantní materiály používané v automobilových prachovkách jsou chloroprenová pryž (CR) a termoplastický polyesterový elastomer (TPEE). Každý z nich má odlišné výhody, díky kterým je vhodnější pro specifické aplikace:

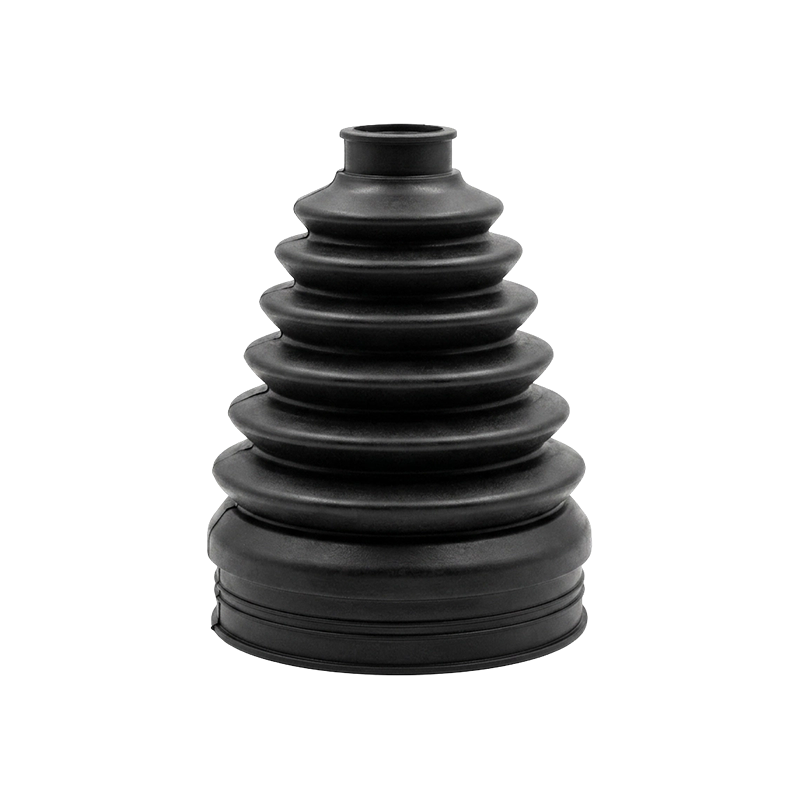

• CR (chloroprenový kaučuk): Dobrá odolnost vůči oleji, ozónu a teplu; široce používané pro manžety CV kloubů ve standardních aplikacích osobních vozidel; osvědčená a cenově výhodná volba pro většinu požadavků na těsnění hnacího ústrojí
• TPEE (termoplastický polyesterový elastomer): Vynikající flexibilita při nízkých teplotách, možné tenčí profily stěn, lepší chemická odolnost vůči silničním kapalinám; stále více preferované pro OEM CV boty na moderních platformách

CIXI ZHIHENG vyrábí pryž prachovky s použitím materiálů CR i TPEE, přičemž roční kapacita výroby pryžových dílů přesahuje 21 milionů hotových jednotek a několik patentů na vynálezy týkající se designu bot a složení směsi – umožňující spolehlivé dodávky jak pro standardní vybavení, tak pro aplikace náročné na výkon.

Normy kontroly kvality pro gumové protiprachové holínky

Pro nákupní týmy, které hodnotí dodavatele gumových protiprachových bot, jsou nezbytné následující kontrolní body kvality:

• Certifikace směsi: Potvrďte třídu pryže nebo směsi TPEE, tvrdost Shore A a provozní rozsah testovaných teplot podle požadavků aplikace
• Rozměrová konzistence: Rovnoměrnost tloušťky stěny, rozteč vlnovce a rozměry drážky svěrky musí být řízeny v rámci těsných tolerancí, aby byla zajištěna správná montáž a integrita těsnění
• Testování kloubů a únavy: Boty CV by měly být ověřeny pomocí dynamických testů kloubového cyklu při jmenovitých úhlech vychýlení bez praskání nebo úniku maziva
• Shoda s IATF 16949: Systém kvality dodavatele by měl zahrnovat řízení procesu, řízení parametrů vulkanizace a sledovatelnost inspekcí

Proces přizpůsobení pro automobilové prachovky

Geometrie prachové manžety je vysoce specifická pro vozidlo. Vlastní vývoj se řídí strukturovaným procesem, aby se minimalizovalo riziko montáže:

1. Technický vstup: Zákazník poskytne OEM vzorek, 2D výkres nebo klíčové rozměry (velký/malý průměr, volná délka, počet vlnovců, poloha drážky svorky)
2. Potvrzení materiálu a formy: Výrobce vybere směs, navrhne nástroje forem a potvrdí proveditelnost výroby
3. Výroba a ověření vzorku: Počáteční vzorky předané zákazníkovi ke kontrole rozměrů a montáže na skutečné sestavě spoje nebo stojanu
4. Testování výkonu: Testování kloubového, tlakového a teplotního cyklu dokončeno před schválením hromadné výroby
5. Hromadná výroba: Stabilní dodávka s dohodnutým balením, značením a harmonogramem dodávek

Nejčastější dotazy týkající se zadávání zakázek pro prachové boty

Jaké znaky naznačují, že je třeba vyměnit prachovou manžetu?

Nejběžnějšími indikátory jsou viditelné praskliny nebo trhliny na měchu, únik maziva kolem oblasti svorky a znečištění kola nebo nápravy mazivem. Roztržená botka vystavuje kloub CV nebo hřeben řízení přímo nečistotám ze silnice, což urychluje opotřebení spodní sestavy. Pravidelná vizuální kontrola v každém servisním intervalu je nejúčinnější metodou včasné detekce poruchy.

Mohou být prachovky dodávány jako součást sady se svorkami a mazivem?

Ano. Soupravy CV boot – včetně botky, svorek a správného množství maziva – jsou standardním formátem balení pro trh s náhradními díly. Dodávky sad zkracují čas manipulace v dílně a eliminují problémy s kompatibilitou ze smíšených zdrojů svorek a maziva.

Co bych si měl připravit, když žádám o cenovou nabídku na zakázkovou gumovou obuv?

Poskytněte fyzický vzorek nebo 2D výkres s klíčovými rozměry: velký a malý průměr, volná délka, počet vlnovců, tloušťka stěny a poloha drážky svorky. Specifikujte také cílový materiál (CR nebo TPEE), aplikační prostředí a zamýšlený objem výroby. Kompletní technické zadání umožňuje výrobci posoudit požadavky na nástroje a přesně potvrdit proveditelnost.

Jak ověřím vhodnost směsi bot pro konkrétní klimatický trh?

Vyžádejte si u dodavatele výsledky testu křehkosti směsi při nízké teplotě a stárnutí při vysoké teplotě. Pro trhy s těžkými zimami boty TPEE obecně překonávají pryž CR díky své vynikající pružnosti v chladném počasí. U aplikací s vysokými teplotami v motorovém prostoru ověřte odolnost směsi proti tepelnému stárnutí při očekávané maximální provozní teplotě.
